应用场景
红外高清网络智能球机可广泛应用于需要大范围高清画质监控的场所，如：河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。
产品特点
红外功能
采用高效红外阵列，低功耗，照射距离达150米
红外灯与镜头倍率匹配算法，根据倍率和距离智能调节红外灯亮度和角度，使图像达到最佳理想状态
内置热处理装置，降低球机内腔温度，防止球机内罩起雾
恒流电路设计，红外灯寿命达3万小时
系统功能
精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动
支持H.265高效压缩算法，超低码率，支持2048×1536@30fps实时画面输出，并支持1080P@60fps、960P@60fps高帧率输出
标准API开发接口，支持SDK、Onvif、ISAPI、GB/T28181等协议接入
支持三码流技术，每路码流可独立配置分辨率及帧率
支持3D定位，通过鼠标框选可实现目标的快速定位与捕捉
支持系统双备份功能，确保数据断电不丢失
支持断电状态记忆，上电后自动回到断电前的云台和镜头状态
支持防雷、防浪涌、防突波，支持IP66防护等级
支持定时任务，多种定时任务模式可选
云台功能
水平方向360°连续旋转，垂直方向-15°～90°，监视无盲区
水平预置点速度最高240°/s，垂直预置点速度最高200°/s
水平键控速度为0.1°～160°/s，垂直键控速度为0.1°～120°/s
支持300个预置位，并支持预置点视频冻结功能
支持8条巡航扫描，每条可添加32个预置点
支持4条花样扫描，每条路径记录时间大于10分钟
支持比例变倍、守望功能
支持报警功能，内置2路报警输入1路报警输出，支持报警联动
支持1路音频输入,1路音频输出接口
智能功能
smart侦测：支持区域入侵侦测、越界侦测、音频异常侦测、移动侦测、视频遮挡等多种侦测功能
smart录像：支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放
smart图像增强：支持透雾、强光抑制、电子防抖、Smart IR
smart编码：支持低码率、ROI、SVC
异常检测：支持网线断、IP地址冲突、存储器满、存储器错、非法访问异常检测并联动报警的功能
机芯功能
支持自动光圈、自动聚焦、自动白平衡、背光补偿、宽动态、3D降噪功能
支持宽动态范围达120dB，适合逆光环境监控
支持超低照度，0.005Lux(彩色)，0.001Lux(黑白)，0 Lux with IR
支持隐私遮蔽，多区域可设，多颜色、马赛克可选
网络功能
支持以太网控制
支持最大256G的Micro SD/SDHC/SDXC卡存储，支持NAS存储录像，录像可断网续传
支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制，IP地址过滤
支持三码流，支持H.265/H.264/MJPEG压缩算法，支持多级别视频质量配置
支持IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,
IGMP,ICMP,DHCP,PPPoE,Bonjour多种网络协议
外形尺寸
订货型号
JW-DN70320-HAW
推荐配件
 | JW-Z1602 壁装支架 |
柱杆装支架：JW-Z1602-P
墙角装支架：JW-Z1602-C
吊装支架：JW-Z1661(20cm)

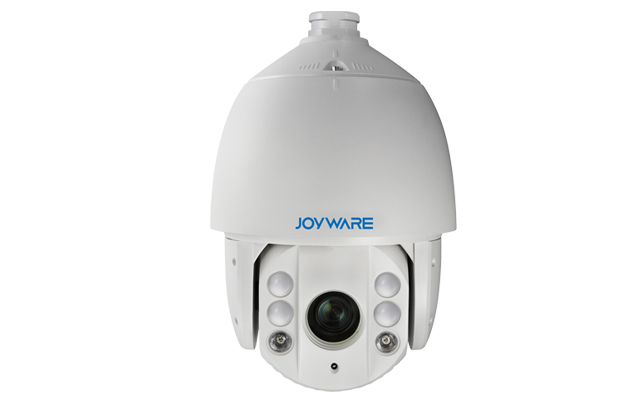

型号 参数 | 300万红外网络智能球机 |
JW-DN70320-HAW | |
机芯功能与参数 | |
图像传感器 | 1/2.8" Progressive Scan CMOS |
最低照度 | 彩色：0.005Lux@(F1.6,AGC ON) 黑白：0.001Lux@(F1.6,AGC ON) 0 Lux with IR |
白平衡 | 自动/手动/自动跟踪白平衡/室外/室内/日光灯白平衡/钠灯白平衡 |
增益控制 | 自动/手动 |
信噪比 | 大于52dB |
电子快门 | 1/1-1/30,000s |
日夜模式 | 自动ICR彩转黑 |
数字变倍 | 16倍 |
隐私遮蔽 | 最多8块多边形区域，支持多种颜色可选 |
聚焦模式 | 自动/半自动/手动 |
图像增强 | 支持背光补偿，3D降噪，120dB宽动态； 支持透雾、强光抑制、电子防抖、Smart IR功能； 支持区域聚焦、区域曝光功能抖 |
焦距 | 4.7～94mm，20倍光学变倍 |
变倍速度 | 大约2.7秒(光学,短焦-长焦) |
水平视角 | 58.3～3.3度(短焦-长焦) |
近摄距 | 10～1500mm(短焦-长焦) |
光圈数 | F1.6～F3.5 |
云台功能与参数 | |
水平方向 | 360°连续旋转；水平键控速度：0.1°～160°/s，速度可设；水平预置点速度：240°/s |
垂直方向 | -15°～90°(自动翻转)；垂直键控速度：0.1°～120°/s，速度可设；垂直预置点速度：200°/s |
预置点个数 | 300个 |
巡航扫描 | 8条，每条可添加32个预置点 |
花样扫描 | 4条，每条路径记录时间大于10分钟 |
其他功能 | 支持断电记忆、比例变倍、方位角信息显示 |
守望功能 | 预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描 |
定时任务 | 预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出 |
网络功能和参数 | |
最大图像尺寸 | 2048×1536 |
主码流及帧率 | 50Hz：25帧(2048×1536)；50帧(1920×1080,1280×960,1280×720) 60Hz：30帧(2048×1536)；60帧(1920×1080,1280×960,1280×720) |
子码流及帧率 | 50Hz：25帧(704×576,640×480,352×288) |
第三码流及帧率 | 50Hz：25帧(1920×1080,1280×960,1280×720,704×576,640×480,352×288) |
视频压缩 | H.265/H.264/MJPEG |
音频压缩 | G.711alaw/G.711ulaw/G.722/G.726/MP2L2/AAC/PCM |
网络协议 | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP, IGMP,ICMP,DHCP,PPPoE,Bonjour |
同时预览视频数 | 最多20路 |
用户权限 | 最多32个用户，分3级：管理员、操作员和普通用户 |
安全模式 | 授权的用户名和密码，以及MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制、IP地址过滤 |
smart运动侦测 | 人脸侦测，区域入侵侦测，越界侦测，进入区域侦测，离开区域侦测，徘徊侦测，人员聚集侦测，快速移动侦测，停车侦测，物品遗留侦测，物品拿取侦测，音频异常侦测，移动侦测，视频遮挡侦测 |
smart编码 | 低码率，ROI感兴趣区域增强编码，SVC |
smart报警 | 网线断，IP地址冲突，存储器满，存储器错，非法访问 |
smart录像 | 断网续传，智能后检索 |
接口参数 | |
报警接口 | 2路报警输入；1路报警输出；； 支持设置报警联动预置点/巡航扫描/花样扫描/SD卡录像/报警输出/邮件/上传中心/上传FTP |
音频接口 | 1路音频输入，音频峰值：2-2.4V[p-p]，输入阻抗：1KΩ±10% 1路音频输出，线性电平，阻抗：600Ω |
网络接口 | 内置RJ45网口，支持10M/100M网络数据 |
| SD卡接口 | 内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡(最大支持256G) |
应用编程接口 | 支持软件集成的开放式API，支持标准协议(ONVIF、ISAPI)、支持SDK和第三方管理平台接入、支持GB/T28181协议 |
一般规范 | |
电源和功率 | AC24V；40W max(其中红外灯14W Max) |
工作温度和湿度 | -30℃～65℃；湿度小于90% |
防护等级 | IP66；TVS 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准 |
红外距离 | 150米，且红外灯亮度、角度可以根据场景智能调整 |
安装方式 | 多种安装方式可选，根据应用环境进行选择 |
尺寸(mm) | Φ220×353.4 |
重量 | 4.5kg |
