产品概述

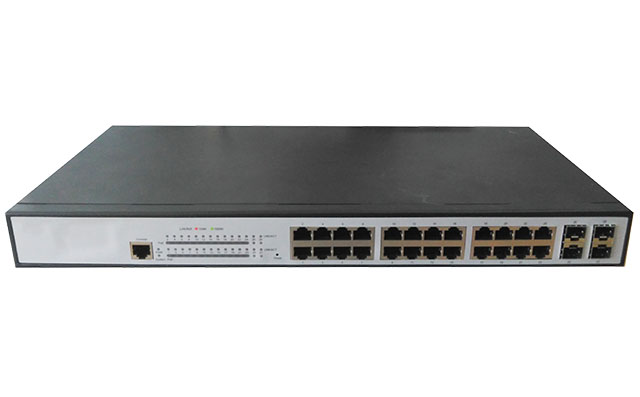

JW-SE20-D-P 是面向企业网的新一代智能接入POE交换机,提供最多24 个千兆POE 电口,4 个千兆SFP 光口。支持强大的ACL、QinQ、QoS 等功能,其简单丰富的管理方式、灵活的安装方式、使该系列产品能够满足各种复杂场景的接入需求。


产品特点

  • 支持以太环网保护协议,保护倒换时间<50ms ;同时支持STP/RSTP/MSTP 协议,双上行主备链路保护,LACP 链路聚合等简单高效的冗余保护机制,满足用户对高可靠性的要求

  • 强大的ACL 功能,支持L2~L7 层数据的访问和控制,为用户提供了灵活多样的策略控制手段

  • 支持ISSU(In-Service Software Upgrade)业务不中断系统升级,保证系统升级时用户数据的不间断转发

  • 支持丰富的二层组播功能,包括IGMP-Snooping,用户快速离开机制及跨VLAN 组播复制功能

  • 支持802.3AF/AT 标准,支持内置大功率电源,无需外接电源,即可支持24 端口AF 满载供电

  • 支持设备整机热重启时,POE 供电不间断

  • 支持电源功率不够时,可配置供电端口优先级,优先级高优先供电,保障重要业务

  • POE 端口和电源防雷支持高达2KV

  • 支持基于VLAN、MAC、源地址、目的地址、IP 协议、优先级等实现对复杂流的分类功能,并且支持对优先级进行重新标记,为用户对业务的优化提供了可靠有效的手段

  • 提供灵活的带宽控制策略,支持基于端口或者基于流的限速功能,保证各个端口的线速转发,从而有效地保证网络业务的质量

  • 支持SP、WRR 或SP+WRR 等多种队列调度算法

  • 先进的硬件架构设计,硬件实现对报文的分级调度及保护,支持防范DoS、TCP 的SYN Flood、UDP Flood、广播风暴、大流量等对设备的攻击;支持命令行分级保护,不同级别用户拥有不同管理权限

  • 支持IEEE 802.1x、Radius、BDTacacs+等,可为用户提供完备的安全认证机制

  • 支持对广播、组播以及未知单播报文的抑制功能,保证设备在恶劣网络条件下的正常运行

  • 完善的环路检测机制,可以保证网络长时间的稳定运行

  • 提供同一VLAN 中端口隔离,及DHCP-Snooping、IP+MAC+端口绑定等安全特性,保证用户数据安全

  • 支持Console、Telnet、SSH 等多种管理方式

  • 支持WEB 方式管理,更简单高效,便于工程及维护人员的安装调

  • 支持TFTP 方式的文件上传与下载管理

  • 支持标准的SNMP 协议,配合智能网管平台,可以实现设备自动发现、网络拓扑管理、设备配置管理、性能数据统计分析、故障管理等功能,简化了网络管理,为用户提供全新的使用体验

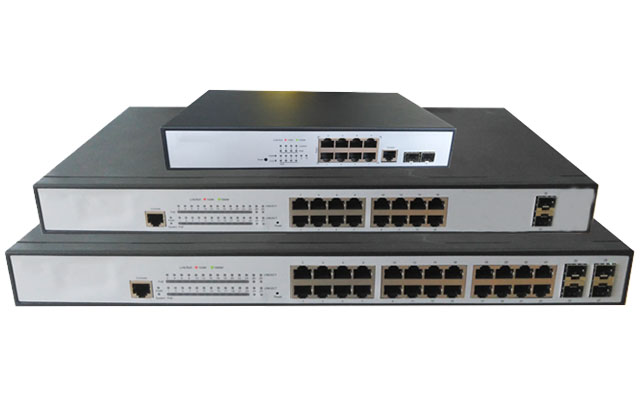

选型指导

JW-SE20(GF2.GE8)-D-P:2 个千兆光口-8 个千兆POE 电口;

JW-SE20(GF2.GE16)-D-P:2 个千兆光口-16 个千兆POE 电口;

JW-SE20(GF4.GE24)-D-P:4 个千兆光口-24 个千兆POE 电口。

                    型号

 参数

 JW-SE20(GF2.GE8)-D-P

 JW-SE20(GF2.GE16)-D-P

 JW-SE20(GF4.GE24)-D-P

 整机交换容量

 350Gbps

 350Gbps

 350Gbps

 包转发率

 64Mpps

 96Mpps

 132Mpps

 存储转发

 支持

 业务端口描述

 2个千兆光口,8 个千兆 POE 电口

 2个千兆光口,16 个千兆 POE 电口

 4个千兆光口,24 个千兆 POE 电口

 MAC交换功能

 支持静态配置和动态学习MAC 地址支持查看和清除 MAC 地址

 MAC 地址老化时间可配置

 支持MAC 地址学习数量限制支持 MAC 地址过滤功能

 Vlan

 支持4K VLAN 表项;支持 GVRP;支持 QinQ 功能;支持 Private VLAN

 QoS

 支持基于L2/L3/L4 协议头各字段的流量分类支持 CAR 流量限制

 支持802.1P/DSCP 优先级重新标记

 支持SP、WRR、SP+WRR 等队列调度方式

 支持   Tail-Drop、WRED 等拥塞避免机制支持流量监管与流量整形

 网络安全

 支持基于 L2/L3/L4 的 ACL 流识别与过滤安全机制

 支持防 DDoS 攻击、TCP 的 SYN Flood 攻击、UDP Flood 攻击等

 支持对组播、广播、未知单播报文的抑制功能

 支持端口隔离、端口安全、IP+MAC+端口绑定

 支持DHCP Snooping、DHCP Option 82 支持 IEEE 802.1x 认证

 支持Radius、BDTacacs+认证

 支持命令行分级保护

 STP

 支持802.1D(STP)、802.1W(RSTP)、802.1S(MSTP)

 支持   BPDU 保护、根保护、环路保护

 组播

 支持 IGMP v1/v2/v3 支 持 IGMP Snooping 支持 IGMP Fast Leave

 支持组播组策略及组播组数量限制

 支持组播跨VLAN 复制

 管理维护

 支持Console、Telnet、SSH 2.0 支持基于浏览器 WEB 方式管理支持 SNMP v1/v2/v3

 支持TFTP 方式的文件上传、下载管理

 支持RMON 事件历史记录

 环境要求

 工作温度:0ºC~50ºC;存储温度:-20ºC~70ºC

 工作湿度:10%~90%   RH不凝结;存储湿度:5%~95% RH不凝结

 机箱尺寸(宽×深×高)

 280mm×179mm×45mm

 440mm×232mm×45mm

 440mm×232mm×45mm

 POE 供电功率

 150W

 330W

 400W

 POE/POE+

 支持

 支持

 支持

 本机功耗

 <30W

<45W

<45W

 电源

 AC:100V-240V,50Hz±10%

文件名称 文件大小 下载地址
管理型POE交换机 JW-SE20-D-P 系列 323.02 KB 点击下载
